簡介:

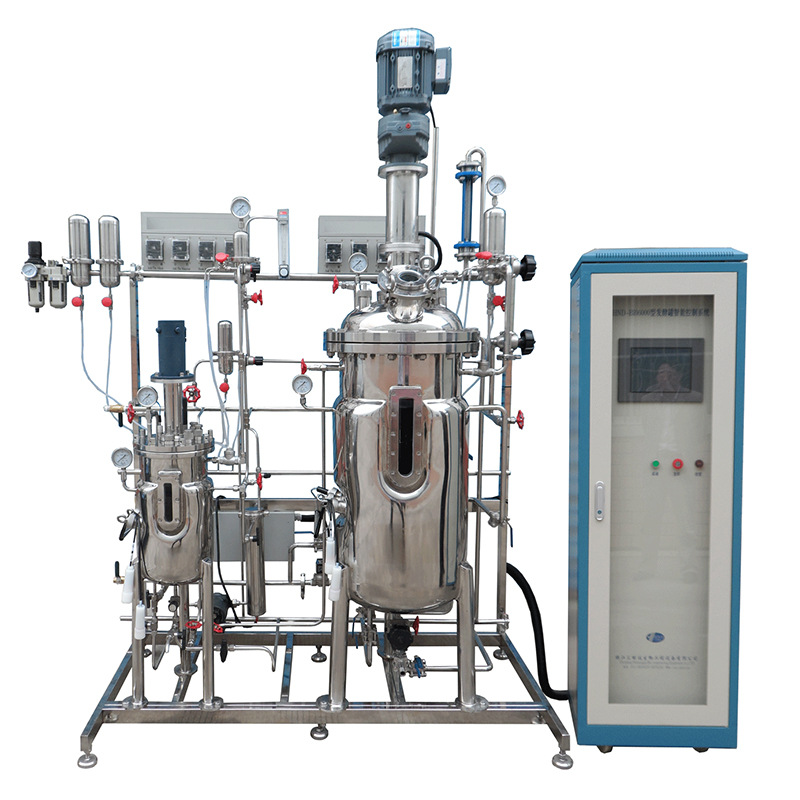

本設備以多臺發酵罐組成一套連體系統,控制系統由一套上位機軟件和多套生物過程控制器(或一套系統控制器)為核心組成適合平等實驗的3.5-7L下班罐50-3000L不銹鋼罐,也使用于多級中試系統。
不銹鋼發酵罐普遍適用于各類科研院所、各類院校及各企事業單位的教學、科研或生物試驗,是精密發酵試驗的理想工具之一。適用于教學試驗?zāi)M、發酵培養基配方的篩選、發酵工藝參數的確定或驗證。
設備組成:
本發酵生產系統由空氣預處理系統、蒸汽處理系統、培養罐、恒溫調節系統、電氣控制系統,以及管道、閥門等配套部件組成。
特點:
1、整體式結構,個性化設計,結構緊湊,集中度高,方便使用。
2、罐體設計壓力0.3MPa,短期滅菌壓力≤0.13 MPa,發酵時的工作壓力約為0.05~0.07 MPa,夾套傳熱控溫,罐體內外表面拋光處理,拋光精度Ra≤0.4,罐體及管路在位滅菌,安全可靠,筒體部位配大視角觀察視鏡,便于您觀察罐內的發酵狀態。
3、設備配有多個發酵罐專用標準接口,如pH接口、DO接口、溫控接口、接種口、消泡報警口等,滿足您對各種發酵參數的檢測及控制。
4、采用直流電機機械攪拌,無級調速,轉速:50~1000rpm,采用發酵專用機械密封件,德國技術,安全可靠,減少泄漏和染菌的機率。也可采用氣體攪拌方式。
5、二檔渦輪圓盤式攪拌器(平葉/斜葉/彎葉),高度可調,配合擋板使用,使料液混合更均勻,有利于氣體的分散和氧氣的吸收。
6、空氣過濾系統采用先進的膜過濾技術,二級雙重過濾,精度可達0.01μm,截留率達99.9999%,大大降低了染菌的機率。
7、本發酵系統也可多臺相同的發酵罐同時進行發酵,平行試驗,可以實現同一菌種在不同的溫度、轉速、pH、DO等參數的比較,真對性強。
8、采用符合微生物發酵要求的不銹鋼拋光管路及閥門,表面拋光處理。
9、基本控制參數包括:溫度、轉速、pH、DO、泡沫、補料、流量、壓力等,控制方式分A、B、C、D四種,具體內容詳見自動控制部分。
技術參數
項目 | 技術參數 |
公稱體積 | 30L、50L、70L、100L、20L、500L |
裝液系數 | 65-80%,適70% |
罐體配置 | 不銹鋼SUS316L/SUS304材質; |
攪拌系統 | 頂入式機械攪拌系統;無菌機封系統;直流攪拌電機(10L及以下)或交流電機; |
結構方式 | 落地式框架結構,節省空間,萬向腳輪,操作方便 |
通氣系統 | 深層通氣,全不銹鋼管路; |
罐壓控制 | 頂部排氣口配置指針式壓力表顯示罐壓,不銹鋼閥門手動調節; |
溫度控制 | 在線檢測,數字化設定,自動/手動控制自由切換; |
pH控制 | 在線檢測,1路或2路蠕動泵自動流加堿或酸液進行調節; |
溶氧(DO) | 在線檢測,范圍0-100%或0-200%; |
補料控制 | 標配1路蠕動泵時間比例流加補料,流加量累積顯示、記錄 |
消泡方式 | 傳導式泡沫電極,泡沫異常狀況自動報警; |
控制系統 | 應用工業級Ebio控制系統,采用西門子PLC控制器; |
滅菌方式 | 在位滅菌,手動控制,需接外源飽和蒸汽 |
可選配項 | 1.多路補料 |
設備特點 | 在位滅菌,安全可靠,培養基濃度準確; |
